Vivado で FPGA をリモートコンフィグレーション

10 January 2014

サーバー/クライアントモデルになった FPGA コンフィグレーション

Vivado で便利だと思ったのが、リモートで FPGA のコンフィグレーションが行えることです。

どういうことかというと、Vivado が起動している PC とボードが繋がっている PC が別々でもいいのです。

|-------|          |-------|  JTAG
|       |   LAN    |       |  cable  |------------|
|  PC1  |----------|  PC2  |---------| FPGA Board |
|       |          |       |         |------------|
|-------|          |-------|

図のように LAN でつながった PC1 と PC2 があったとする。

Vivado は PC1 上で動作している。 Vivado がサクサク動くように PC1 は高速なサーバーマシンだとしよう。

PC2 は作業者が実際に操作するクライアント端末である。非力なマシンでもOK。

PC1 には触らないので、別の部屋にあってもよい。

Zynq ボードは、LED をモニタしたり、ディップスイッチを押したりしたいので、ボードは PC2 に接続する。

この状況で、PC1 上で動作している Vivado から PC2 につながったボード上の FPGA をコンフィグレーションできます。

手順

作業者は PC2 から PC1 へ ssh などでログインし、Vivado を起動する。

PC2 にボードを接続し、PC2 上で vcse_server というのを起動する。

$ vcse_server
Vivado Cse Server Version 2013.2  - Compiled Jun 15 2013 11:11:22

Vivado Cse Server: Opened server at port: 60001

  To exit the server, type command 'exit'

VCSE %

cse_server がポート番号 60001 を開いたというのが表示されました。

PC1 上の Vivado で FPGA の bit stream を作成したら、「Program and Debug」→ 「Open Hardware Session」→「Open a new hardware target」と選択すると、接続する Cse Server を設定するダイアログが開きます。

通常は、 Vivado の動作しているPC （この場合はPC1）のIPアドレスがデフォルトで入っていると思いますが、これをさっき vcse_server を起動したPC (PC2) のIPアドレスに修正します。ポート番号もさっきの番号 60001 になっているのを確認しておきます。

すると PC2 につながったボードに接続できるので、あとはいつもの感じで FPGA へ bit stream をダウンロードします。

全く同様に Vivado Logic Analyzer (ISE のときの ChipScope みたいなもの)もリモートで使えます。

XSDK もリモートでデバッグする

Zynq を動かすには ARM 用のソフトウェアと FPGA のハードウェアの両方を開発する必要があります。

FPGA 開発がリモートで行えるのならば、XSDK (Eclipse を Xilinx 用に拡張したもの) もリモートでやりたいところです。 2つやり方を見つけたので記録。

やり方その1: xmd を使う

ボードを JTAG ケーブルで PC2 に接続し、PC2 上で xmd を起動し、connect arm hw を実行。

$ xmd
Xilinx Microprocessor Debugger (XMD) Engine
Xilinx EDK 14.6 Build EDK_P.68d
Copyright (c) 1995-2012 Xilinx, Inc.  All rights reserved.

XMD%
XMD% connect arm hw

JTAG chain configuration
--------------------------------------------------
Device   ID Code        IR Length    Part Name
 1       4ba00477           4        Cortex-A9
 2       23731093           6        XC7Z045

--------------------------------------------------
Enabling extended memory access checks for Zynq.
Writes to reserved memory are not permitted and reads return 0.
To disable this feature, run "debugconfig -memory_access_check disable".

--------------------------------------------------

CortexA9 Processor Configuration
-------------------------------------
Version.............................0x00000003
User ID.............................0x00000000
No of PC Breakpoints................6
No of Addr/Data Watchpoints.........4

Connected to "arm" target. id = 64
Starting GDB server for "arm" target (id = 64) at TCP port no 1234
XMD%

TCPポート 1234 番が開いたのがわかる。

PC1 上で動作している XSDK でプロジェクトを右クリックし、「Debug As」→「Debug Configurations…」と選ぶ。

Xilinx C/C++ application (GDB) を右クリックし、「New」を選択。

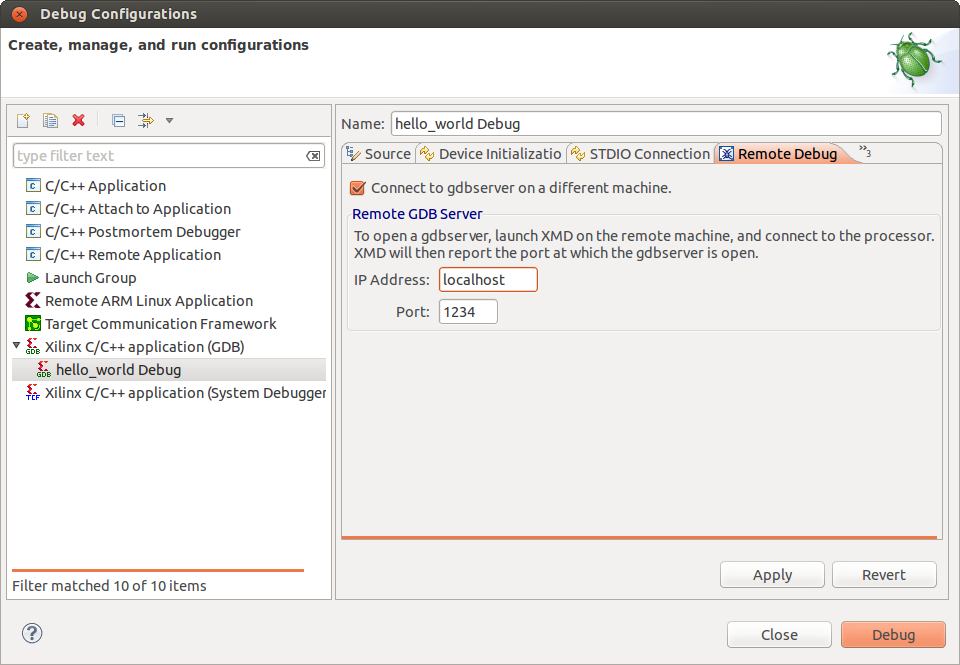

「Remote Debug」というタブがあるので、「IP Address」の欄の localhost を消し、 PC2 の IPアドレスを入力する。「Port」の欄には、 PC2 側が待っている 1234 番が入っているのを確認する。

あとは「Debug」ボタンを押す。ステップ実行などができる。

方法その2: hw_server を使う

基本的に

http://www.xilinx.com/support/documentation/sw_manuals_j/xilinx14_6/SDK_Doc/tasks/sdk_t_tcf_remote_debug.htm

にしたがってやれば OK。

PC2 上で hw_server 起動

$ hw_server -s tcp::3122

****** Xilinx hw_server v2013.4
  **** Build date : Dec  9 2013-17:26:10
    ** Copyright 1986-1999, 2001-2013 Xilinx, Inc. All Rights Reserved.

INFO: hw_server application started
INFO: Use Ctrl-C to exit hw_server application

PC1 上で動いている XSDK 上で

メニュー「Xilinx Tools」→「Configure JTAG Settings」を選び、

Type: Xilinx Hardware Server
Hostname: hw_server を起動したPC (この場合PC2) のIPアドレス
Port: hw_server で開いているポート (この場合 3122)

を設定する。

プロジェクトを右クリックし、「Debug As」→「Launch Hardware (System Debugger)」を選ぶ。
